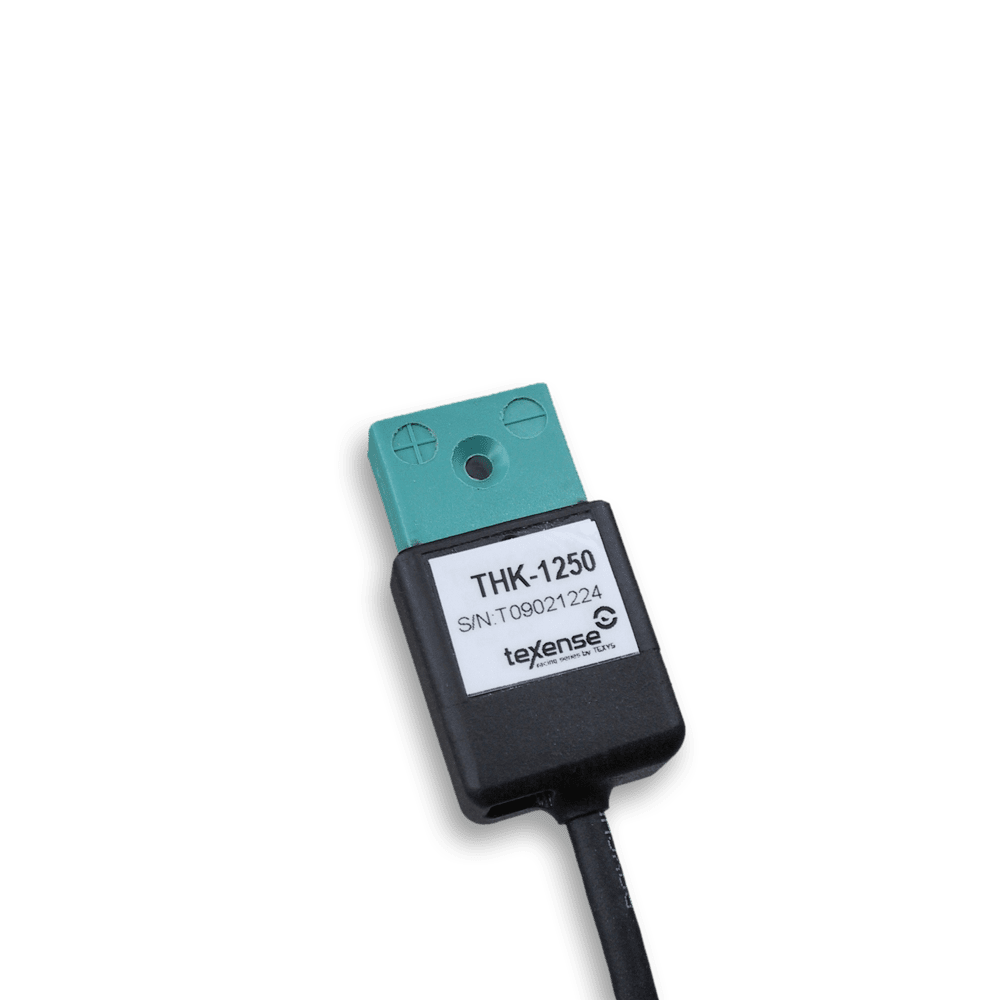

THK – Thermoelement Verstärker

THK 200
THK 400
THK 1250

Kompatibel mit jedem Type K Thermoelement ausgestattet mit einem Miniaturstecker. Die Sondendrähte müssen von der Versorgungsmasse getrennt sein.

Temperaturbereich:

• THK 200: -50 bis 200 °C
• THK 400: -100 bis 400 °C
• THK 1250: 0 bis 1.250 °C

Empfindlichkeit:

• THK 200: 20 mV/°C
• THK 400: 10 mV/°C
• THK 1250: 4 mV/°C

Weitere technische Details (für THK 200, 400, 1250):

• PET-Hülle

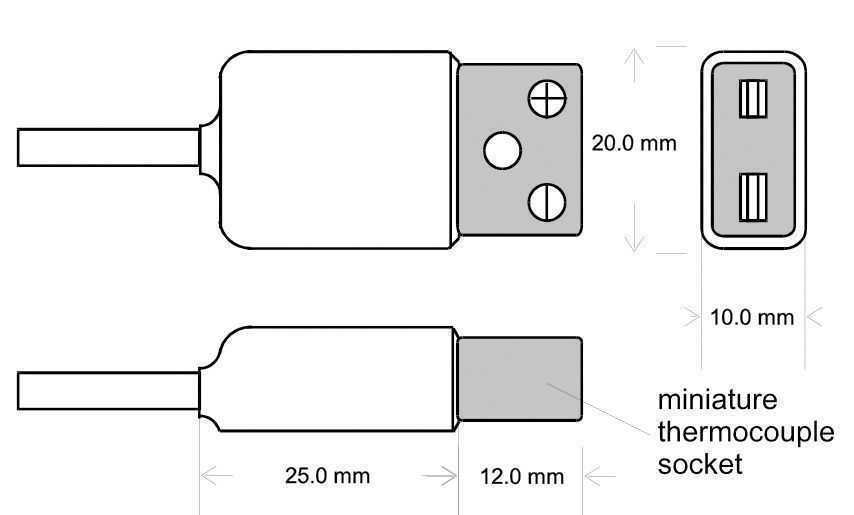

• Maße: 37 x 20 x 10 mm
• Gewicht: 15 g
• Thermoelement: Typ K
• Genauigkeit: +/- 2 % FS
• Reaktionszeit: 200 ms
• Betriebsspannung: 5 bis 16 V
• Versorgungsstrom: 1,5 mA
• Ausgangssignal : 0-5V
• Eichgerät: Fluke 714
• Schutz: IP53
• Vibrationstest: 20Gpp 5’
• Stoßfestigkeit: 1.000 G
• Betriebstemperatur: 0 bis +80°C
• Lagertemperatur: -40 bis +125°C
• Anschluss: 1 m vom 3 x AWG 26 PTFE geschützten Kabel

Standardanschlüsse:

• Rot: Versorgung (5 bis 16 V)
• Weiß: Ausgangssignal
• Blau: GND (0 V)
