Thermoelemente Thermoleitungen Anschlussleitungenleitungen Typ T

Typ T

Kupfer-Konstantan (Cu-CuNi)

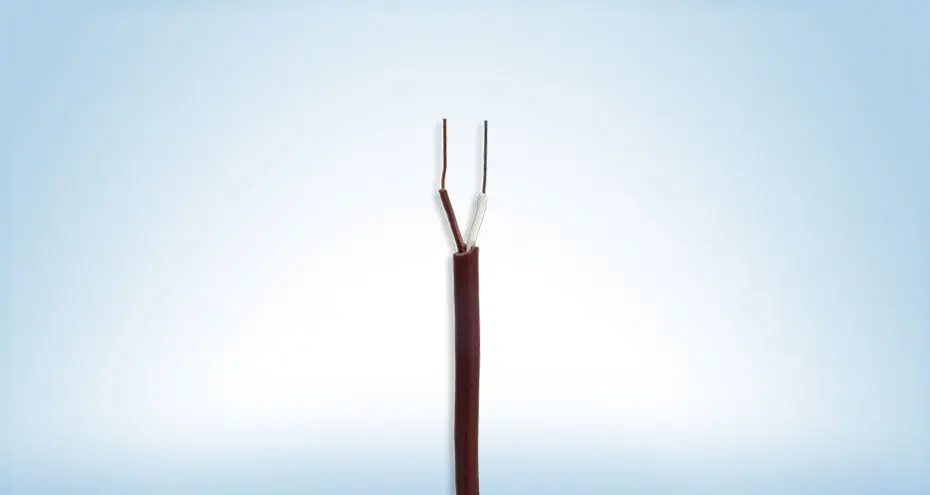

Die Farbe des Außenmantels ist braun, der positive Leiter ist ebenfalls braun und der negative Leiter weiß. Thermoleitungen zum Anschluss an Elemente des Typs T werden mit TX gekennzeichnet. Ausgleichsleitungen werden mit TC gekennzeichnet, nach DIN EN 60584-3 sind jedoch keine Ausgleichsleitungen vom Typ T definiert.

Thermoelement Typ T und ihre Funktionsweise

Thermoelement Typ T besteht aus zwei metallischen Leitern, die zur Temperaturmessung durch thermoelektrischen Effekt geeignet sind. Dazu werden zwei Drähte aus unterschiedlichen Materialien an einem Ende zu einer Messstelle verbunden. Auf der anderen Seite werden die Drähte mit einem Messgerät verbunden, das das Signal des Sensors verarbeiten kann. Die Funktionsweise basiert auf der Erwärmung einer Seite. Daher gibt es entlang des Drahtes einen Temperaturunterschied. Dadurch entsteht ein thermoelektrischer Kreislauf, durch den Strom fließt. Das Unterbrechen dieses Stromkreises erzeugt eine angelegte Spannung (thermoelektrische Spannung), die eine Funktion der Temperatur am Übergangspunkt zwischen den beiden Metallen ist. Beim Erhitzen oder Abkühlen der Messspitze wird eine temperaturabhängige Spannung erzeugt. Integrieren und messen Sie die absolute thermische Spannungsdifferenz für beide Materialien.

Thermoelemente können grob in zwei Gruppen eingeteilt werden, je nachdem, ob sie aus Edel- oder Nichtedelmetallen bestehen. Thermoelemente aus unedlen Metallen wie Kupfer, Eisen und Nickellegierungen sind kostengünstig. Die genauen Legierungsanteile der Metalle in der Legierung sind nicht angegeben, wohl aber die Spannungs-/Temperaturkurven. Daher können die Leiter von unedlen Metall-Thermoelementen verschiedener Hersteller auf mikroskopischer Ebene unterschiedliche Metallanteile aufweisen. Edelmetall-Thermoelemente werden aus teuren Elementen wie zum Beispiel Platin und Rhodium hergestellt. Die genauen Reinheits- und Legierungsverhältnisse sowie Spannungs-/Temperaturkurven sind hier gut definiert.

Eigenschaften von Ausgleichungsleitung Typ T

Thermoelemente Typ T, ursprünglich Kupfer-Konstantan genannt, weist eine Genauigkeit in der Klasse 1 von –40°C bis +125°C (±0,5 K) auf. Zu beachten sind die hohe Wärmeleitfähigkeit des Kupferschenkels und die Tatsache, dass die Kupfer/Nickel-Legierung des negativen Schenkels nicht mit der von Typ J identisch ist. Daher sind die Beine nicht austauschbar.

Unsere Thermoelemente Typ T sind ideal für den Einsatz in Dampfautoklaven, CIP/SIP, WFI, Inkubatoren, Kühlschränken, Gefrierschränken, Flüssigstickstoffanwendungen, Gefriertrocknern und anderen anspruchsvollen Umgebungen mit extremen Temperaturen. In anspruchsvollen Anwendungen sind Thermoelemente hohen Wärmebelastungen ausgesetzt und erfordern oft eine grobe Handhabung durch den Anwender. Wiederholtes Biegen und Kaltverformen von Thermoelementen kann die kristalline Struktur des Drahtes belasten und verformen, was zu Messfehlern führt. Unsere Thermoelemente werden aus Draht mit höchster Materialreinheit und Einheitlichkeit hergestellt, um Messfehler aufgrund von Kaltumformung und Materialfehlanpassung zu minimieren.

Die Farbe des Mantels nach DIN EN IEC 60584-3 ist braun, der Plusleiter ist ebenfalls braun und der Minusleiter ist weiß. Thermokabel zum Anschluss an Elemente vom Typ T sind mit TX gekennzeichnet und haben die gleich Nennzusammensetzung wie das entsprechende Thermopaar.

Thermoelement Typ T – Wir beraten Sie gerne

Die Temperaturmessung ist eine Wissenschaft, die seit Hunderten von Jahren erforscht wird und in vielen Industriebereichen eine wichtige Rolle spielt. Zur groben Messung der Außenluft- oder Raumtemperatur reicht unter normalen Bedingungen ein einfaches Thermometer aus dem Baumarkt aus. Bei anspruchsvollen Temperaturbedingungen in Labor oder Entwicklung werden hochwertige Thermoelemente benötigt. Mit über 30 Jahren Erfahrung im Bereich Thermoelemente bieten wir nicht nur gängige Modelle wie Thermoelement Typ T und Thermoelement Typ K an, sondern beraten Sie auch gerne zu individuellen Lösungen. Thermoelement T können Sie bei uns beziehen. Unsere Experten für industrielle Temperaturmesstechnik finden passendes Zubehör wie Steckverbindungen, Klemmverschraubungen und Messumformer. Darüber hinaus bietet unser Thermoelement Shop die neuesten Anzeigegeräte und Zubehör für den Motorsport.

Sie bestehen aus zwei metallischen Leitern, die zur Temperaturmessung durch thermoelektrischen Effekt geeignet sind. Dazu werden zwei Drähte aus unterschiedlichen Materialien an einem Ende zu einem Sensor verbunden. Auf der anderen Seite werden die Drähte mit einem Messgerät verbunden, das das Signal des Sensors verarbeiten kann. Die Funktionsweise basiert auf der Erwärmung einer Seite. Daher gibt es entlang des Drahtes einen Temperaturunterschied. Dadurch entsteht ein thermoelektrischer Kreislauf, durch den Strom fließt. Das Unterbrechen dieses Stromkreises erzeugt eine angelegte Spannung (thermoelektrische Spannung), die eine Funktion der Temperatur am Übergangspunkt zwischen den beiden Metallen ist. Beim Erhitzen oder Abkühlen der Messspitze wird eine temperaturabhängige Spannung erzeugt. Integrieren und messen Sie die absolute thermische Spannungsdifferenz für beide Materialien.

Thermoleitung Typ T – Wir beraten Sie persönlich

Wir beantworten gerne alle Fragen zur Lebensdauer unserer verschiedenen Modelle und den Unterschieden zwischen den vielen von uns angebotenen Thermoelementtypen. Ob Mantel-Thermoelemente, Einschraub-Thermoelemente oder Luftstrom-Thermoelemente, dank unserer langjährigen Erfahrung und unserem umfassenden Verständnis der Temperaturmessung helfen wir Ihnen, die exakten Ergebnisse in Ihrem Bereich zu erzielen und garantieren die richtige Lösung. Melden Sie sich gerne.
