Pt1000 Messwiderstand

Der Maßstab für die Messung von Temperaturen

Widerstandsthermometer mit einem Pt1000 Sensor haben in der Temperaturmessung einen hohen Stellenwert. Die mit Platin hergestellten Sensoren ändern Ihren Widerstandswert je nach Temperatur. Unterteilt werden die Widerstände je nach Genauigkeit in die Klassen A, B und AA gemäß IEC 60751:2008.

Des Weiteren wird Unterschieden, ob ein Einfach- oder Doppel-Pt1000 benötigt wird. Bei einem Doppel-Pt1000 werden zwei Messwiderstände nebeneinander in einem Thermometer verbaut. Diese Anordnung wird benötigt, wenn zwei Signale verarbeitet werden sollen. Das Signal vom ersten Pt1000 Messwiderstand wird dabei für die Steuerung und das Signal vom zweiten Pt1000 für das Anzeigegerät genutzt.

Viele verschiedene Bauformen je nach Einsatzgebiet

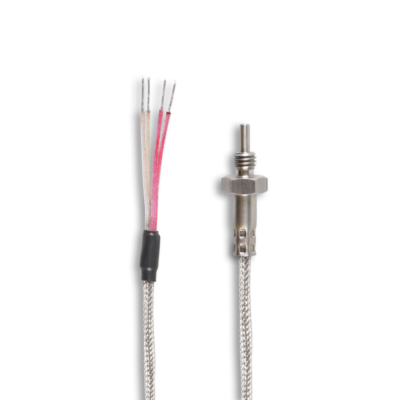

Zu nennen sind da die Einschraub-Widerstandsthermometer Pt1000, die auch als Einschraub Pt1000 bezeichneten Temperatursensoren. Darunter versteht sich ein Sensor aus einem Edelstahlgehäuse, welcher mit einem Gewinde versehen ist und sich somit zum Einschrauben in Gewindebohrungen eignet. Dadurch ergibt sich eine fest definierte Position der Messstelle.

Eine weitere Ausführung von Pt1000 Temperaturfühlern ist ein Oberflächen-Widerstand-Thermometer Pt1000, auch bezeichnet als Oberflächenfühler Pt1000. Dieser soll, wie der Name schon sagt, die Oberflächentemperatur mittels eines Pt1000 messen.

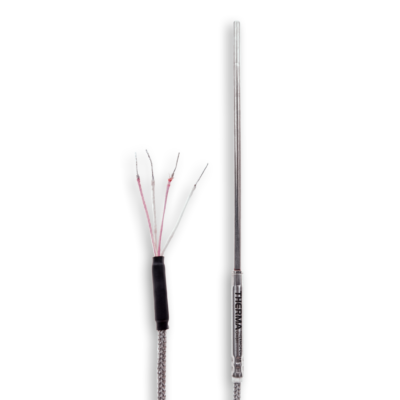

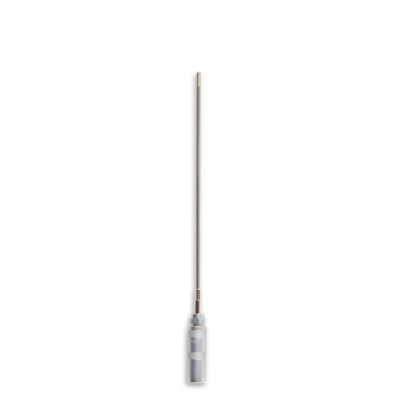

Als weitere große Gruppe kommen Pt1000 Temperaturfühler als Mantel-Widerstands-Thermometer Pt1000 zum Einsatz. Hier wird der Messwiderstand Pt1000 in einer mineralisolierten Leitung verbaut und vorne dicht verschweißt. Ein Mantel-Widerstands-Thermometer ist über seine Länge biegbar.

Um das Ausgangssignal, das ein Thermometer Pt1000 ausgibt, zu verarbeiten – zum Beispiel um dies mit eine SPS zu verbinden – wird ein Messumformer Pt1000 benötigt. Ausgegeben wird dann ein Signal von 4–20 mA, oder bei einem Messumformer Pt1000 0–10 V.

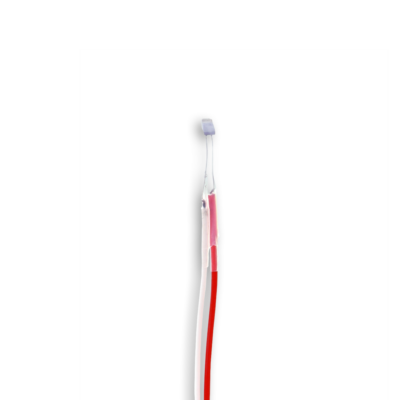

Bilder zu Pt1000 Messwiderständen

Tabelle Temperatur/Widerstand-Beziehung PT 100 & 1000

t [°C] R0=100 [Ω] R0=1000 [Ω]
-200 18,5 185,2
-150 39,7 397,2
-100 60,3 602,6
-50 80,3 803,1
0 100,0 1000,0
100 138,5 1385,1
200 175,9 1758,6
300 212,1 2120,5
400 247,1 2470,9
500 281,0 2809,8
600 313,7 3137,1
700 345,3 3452,8
800 375,7 3757,0
850 390,5 3904,8
Alle Werte anzeigen
t [°C] R0=100 [Ω] R0=1000 [Ω]
-200 18,5 185,2
-190 22,8 228,3
-180 27,1 271,0
-170 31,3 313,4
-160 35,5 355,4
-150 39,7 397,2
-140 43,9 438,8
-130 48,0 480,0
-120 52,1 521,1
-110 56,2 561,9
-100 60,3 602,6
-90 64,3 643,0
-80 68,3 683,3
-70 72,3 723,3
-60 76,3 763,3
-50 80,3 803,1
-40 84,3 842,7
-30 88,2 882,2
-20 92,2 921,6
-10 96,1 960,9
0 100,0 1000,0
10 103,9 1039,0
20 107,8 1077,9
30 111,7 1116,7
40 115,5 1155,4
50 119,4 1194,0
60 123,2 1232,4
70 127,1 1270,8
80 130,9 1309,0
90 134,7 1347,1
100 138,5 1385,1
110 142,3 1422,9
120 146,1 1460,7
130 149,8 1498,3
140 153,6 1535,8
150 157,3 1573,3
160 161,1 1610,5
170 164,8 1647,7
180 168,5 1684,8
190 172,2 1721,7
200 175,9 1758,6
210 179,5 1795,3
220 183,2 1831,9
230 186,8 1868,4
240 190,5 1904,7
250 194,1 1941,0
260 197,7 1977,1
270 201,3 2013,1
280 204,9 2049,0
290 208,5 2084,8
300 212,1 2120,5
310 215,6 2156,1
320 219,2 2191,5
330 222,7 2226,8
340 226,2 2262,1
350 229,7 2297,2
360 233,2 2332,1
370 236,7 2367,0
380 240,2 2401,8
390 243,6 2436,4
400 247,1 2470,9
410 250,5 2505,3
420 254,0 2539,6
430 257,4 2573,8
440 260,8 2607,8
450 264,2 2641,8
460 267,6 2675,6
470 270,9 2709,3
480 274,3 2742,9
490 277,6 2776,4
500 281,0 2809,8
510 284,3 2843,0
520 287,6 2876,2
530 290,9 2909,2
540 294,2 2942,1
550 297,5 2974,9
560 300,8 3007,5
570 304,0 3040,1
580 307,3 3072,5
590 310,5 3104,9
600 313,7 3137,1
610 316,9 3169,2
620 320,1 3201,2
630 323,3 3233,0
640 326,5 3264,8
650 329,6 3296,4
660 332,8 3327,9
670 335,9 3359,3
680 339,1 3390,6
690 342,2 3421,8
700 345,3 3452,8
710 348,4 3483,8
720 351,5 3514,6
730 354,5 3545,3
740 357,6 3575,9
750 360,6 3606,4
760 363,7 3636,7
770 366,7 3667,0
780 369,7 3697,1
790 372,7 3727,1
800 375,7 3757,0
810 378,7 3786,8
820 381,7 3816,5
830 384,6 3846,0
840 387,6 3875,5
850 390,5 3904,8

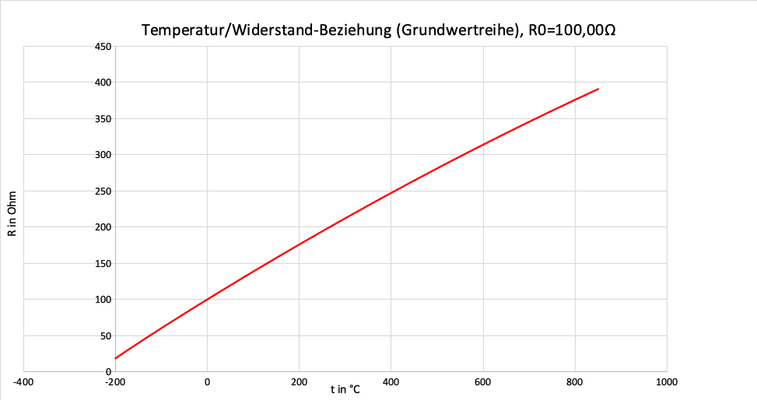

Temperatur Widerstand Pt100 Pt1000 Grundwertreihe Linie Tabelle

Online-Rechner Temperatur auf Widerstand + Widerstand auf Temperatur

Zum Widerstands-Rechner PT100 + PT1000

Einschraub-Widerstandsthermometer | Teflon | Pt1000

34,15

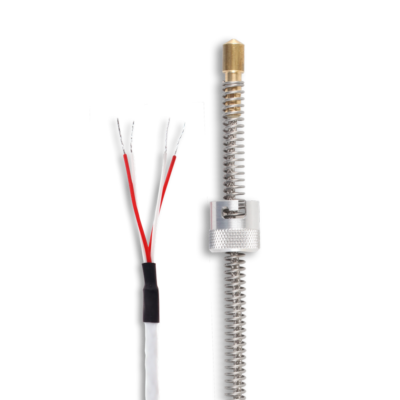

Einsteck-Widerstandsthermometer | Teflon | Pt1000

20,15

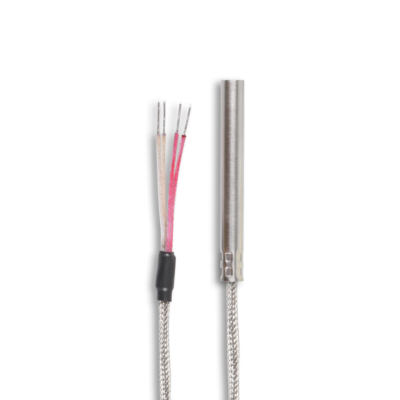

Einsteck-Widerstandsthermometer | Glasfaser | Pt1000

20,55

Kabelschuh-WT | Teflon | Pt1000

22,78

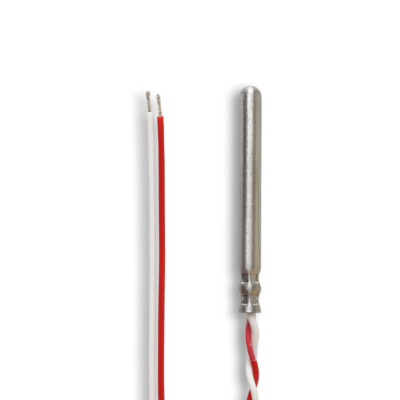

Leitungs-WT | Pt1000

13,90

Mantel | Teflon | Pt1000

67,80

Mantel | Glasfaser | Pt1000

68,25

Mantel | ohne Leitung | Pt1000

60,40

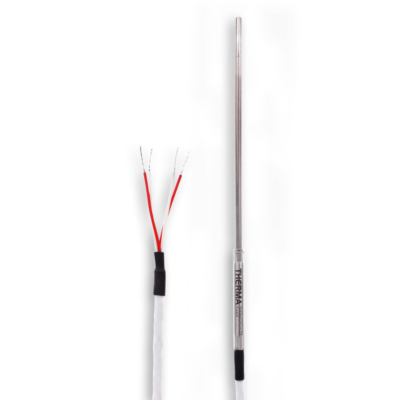

Mantel-Rohr | Teflon | Pt1000

22,10

Mantel-Rohr | Glasfaser | Pt1000

22,55

Wissenswertes zu PT 1000

Der Begriff Widerstandsthermometer Pt1000 steht für zahlreiche Ausführungsarten – vom Einfach- bis zum Doppel Pt1000. Beim Doppel Pt1000 sind zwei Pt1000-Fühler nebeneinander verbaut. Diese Bauweise von Pt1000 Temperaturfühlern wird dort eingesetzt, wo man zwei Signale verarbeiten muss. Das Signal des ersten Pt1000 Thermometer wird für die Steuerung und das vom zweitem Pt1000 Thermometer für die Anzeige genutzt.

Darüber hinaus gibt es die Genauigkeitsklasse, bei der man zwischen Pt1000 Klasse A, B und AA unterscheidet. Letztere wird häufiger unter der Bezeichnung 1/3 DIN geführt.

Das Angebot ergänzen die Pt1000 Fühler, die ein Gewinde besitzen. Diese nennt man auch Einschraub Pt1000 oder Einschraub-Widerstandsthermometer Pt1000.

Außerdem gibt es die Oberflächenfühler Pt1000, die die Oberflächentemperatur mit Hilfe eineseines Pt-1000 messen. Da diese Fühler in der Praxi oft in einem runden Einbauraum sitzen, sind die Messergebnisse in der Regel nicht ausreichend genau. Um diesem Defizit entgegen zu wirken, werden spezielle Pt1000 Oberflächenfühler gefertigt, bei denen der Pt Draht sich auf einer sogenannten Kapton-Folie (eine hochwertige Polyimid-Folie) befindet und somit besser denen Rundungen angepasst werden kann. Dadurch werden deutlich bessere Messergebnisse erzielt. Nachteil dieser Lösung ist allerdings, dass die Kosten dieser Pt1000-Fühler ein Mehrfaches betragen.

Eine weitere Gruppe der Temperaturfühler Pt1000 gehört zu den als Mantel Widerstandsthermometern Pt1000 bezeichneten Sensoren. Der Temperatursensor Pt1000 wird dabei in einem mineralisolierten Kabel verbaut und im vorderen Bereich dicht verschweißt. Der ausschlaggebende Vorteil für diesen Pt1000 Temperatursensor ist die Möglichkeit, sein Kabel hinter dem Temperaturfühler Pt 1000 zu biegen, aber trotzdem ein starres Objekt verbauen zu können.

Das Ausgangssignal, das ein Thermometer Pt1000 erzeugt, kann unter anderem mit einem SPS verbunden werden. Dazu wird ein Messumformer Pt1000 benötigt, der dann ein Signal von 4–20 mA oder bei einem Messumformer Pt1000 0-10V ausgibt.

Jeder Pt 1000 Fühler kann mit einem Stecker verlängert werden – Lemo-Stecker oder M12-Stecker sowie Thermoelement-Stecker mit Cu-Cu Kontakten sind hierfür bestens geeignet. Besondere, „echte“ Pt1000 Stecker werden nicht benötigt bzw. sind auf dem Markt nicht verfügbar.

Übrigens: Was es allerdings nicht gibt, aber immer wieder angefragt wird, ist ein Thermoelement Pt1000 oder ein Pt1000 Thermoelement. Hierbei handelt es sich um zwei unterschiedliche Messmethoden, die miteinander „sprachlich“ kombiniert werden. Die Methode eines Thermofühler Pt1000 und die eines Thermoelementes, welches im Gegensatz zum Pt1000 Widerstandsthermometer keine Anzeige aufgrund von Widerstandsveränderung anzeigen kann, sondern lediglich eine Thermospannung aufbaut.

Die Pt1000 Widerstandsthermometer der Therma Thermofühler GmbH setzen Maßstäbe, wenn es um Qualität, also absolute Präzision und konstante Langlebigkeit geht. Aber auch ein sehr gutes Preis-Leistungs-Verhältnis zeichnet diese Sensoren aus.

Um den professionellen Anforderungen unsere Kunden gerecht zu werden, erhalten diese unsere Pt1000 Temperaturfühler in unserem Onlineshop nicht nur in verschiedenen Klassen (B, A, AA bzw. 1/3 DIN) und mit unterschiedlichen Element- wie Anschlussleitungslängen, sondern auch in allen verfügbaren Schaltungsarten (2-Leitertechnik, 3-Leitertechnik, 4-Leitertechnik). Selbstverständlich bieten wir unseren Kunden auch verschiedene Anschlüsse (freie Enden, Lemo-Stecker oder -Kupplungen) sowie Leitungstypen/Leitungsmaterialien (Teflon, Glasfaser) an.

Ebenso haben wir mit unserer eigenen Entwicklung und Fertigung die Möglichkeit, eine individuelle Lösung für Pt1000 Widerstandsthermometer zu erarbeiten. Egal ob für kleine Mengen oder spezialisierte Einzelanfertigungen. Und das zu den gewohnt geringen Kosten.
