Thermoelemente Thermoleitungen Anschlussleitungenleitungen Typ N

Typ N

Nicrosil-Nisil (NiCrSi-NiSi)

Die Farbe des Außenmantels ist rosa, der positive Leiter ist auch rosa und der negative Leiter weiß. Thermoleitungen zum Anschluss an Elemente des Typs N werden mit NX gekennzeichnet. Ausgleichsleitungen werden mit NC gekennzeichnet und sind Anwendbar in einem Temperaturbereich von 0 °C bis +150 °C.

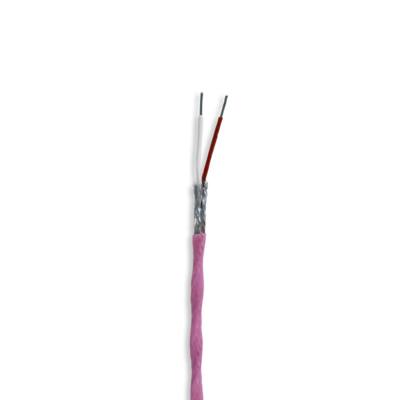

Bilder zu Leitungen Typ N

Thermoleitungen Typ N

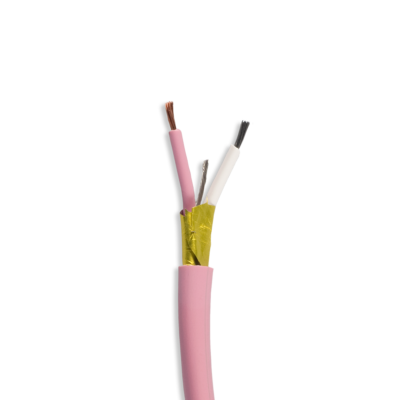

Teflon mit Schirm | Typ N | AWG 24F

3,79

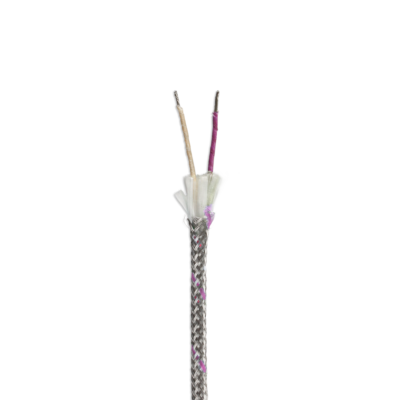

Glasfaser mit VA-Geflecht | Typ N | AWG 24F

2,99

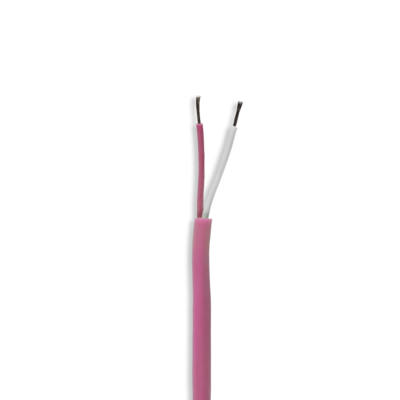

Silikon | Typ N | AWG 24F

2,50

Thermoelement Typ N kommen in verschiedenen Bereichen zum Einsatz

Thermoelemente werden in vielen verschiedenen Situationen und Branchen eingesetzt. Entsprechend weit verbreitet sind sie in Industrie und Technik. Der genormte Temperaturbereich für den Einsatz von Thermoelementen ist -200 bis 1300 °C. Die Stärken von Thermoelementen zeigen sich daher besonders dort, wo in bestimmten Produktionsumgebungen sehr hohe Temperaturen und Temperaturschwankungen auftreten können. So kann Thermoelement Typ N für den Einsatz in rauen Umgebungsbedingungen mit hoher mechanischer Beanspruchung ausgelegt werden. In solchen Umgebungen können Thermoelemente verwendet werden, um die Temperatur genau zu messen und die Temperatur nach Bedarf regeln. Aufgrund ihrer vielfältigen Verwendungsmöglichkeiten gibt es Thermoelemente in vielen verschiedenen Größen und Ausführungen. Patentierte Lösungen zur Temperaturmessung in Industrie und industrieller Produktion gibt es nicht. Die Anforderungen sind je nach Produktionsumgebung sehr unterschiedlich.

Um eine optimale Temperaturerfassung zu gewährleisten, muss der Messprozess immer an die individuellen Prozesse in der Messumgebung angepasst werden. Widerstandsthermometer und Thermoelemente unterschiedlicher Bauart haben sich jedoch aufgrund ihrer vielfältigen Einsatzmöglichkeiten zu zwei der am weitesten verbreiteten Messtechniken in diesem Bereich entwickelt. So ist ein wichtiger Vorteil von Thermoelementen ihre Robustheit gegenüber mechanischer Beanspruchung. Dies ist in der industriellen Produktion keine Seltenheit. Schock, Vibration und andere Störfaktoren, die in diesen Umgebungen auftreten können, werden durch die robuste Bauweise der Elemente gut toleriert. Ein weiterer Vorteil ist, dass Thermoelemente mit sehr kleinen Messpunkten aufgebaut werden können, was zu einer sehr kurzen Ansprechzeit führt. Kurzfristige Temperaturänderungen können im Bereich weniger Millisekunden erfasst werden. Thermoelemente benötigen keine Stromquelle, daher gibt es keine Eigenerwärmung des Gerätes.

So funktionieren Thermoelemente Typ N

Thermoelemente Typ N (NiCrSi-NiSi oder Nicrosil-Nisil) oder Mantelthermoelemente werden hauptsächlich in Bereichen eingesetzt, in denen K-Typ Elemente für genaue Messungen über 1000°C zu ungenau sind und dazu neigen, schneller zu driften. Insgesamt haben Thermoelemente Typ N einen Temperaturbereich von -200 °C bis +1300 °C mit einem kleinen thermischen Spannungskoeffizienten. Dies ermöglicht eine genaue und konsistente Temperaturmessung bei gleichzeitig ausreichender Linearität im Spannungsverlauf. Viele Härtereien, die oft bei hohen Temperaturen um 1000°C oder darüber messen, haben ihre Anlagen auf Thermoelemente Typ N umgestellt. Das Mantelmaterial für Typ N Thermoelement ist standardmäßig Inconel, 2.4816. Spezielle Mantelmaterialien für spezielle Anwendungen oder höhere Temperaturen sind ebenfalls erhältlich. Bei Mantelthermoelement Typ N wird häufig beispielsweise Nicromil oder Nicrobel verwendet.

Besondere Eigenschaften von Ausgleichsleitung Typ N

Thermoelement Typ N hat eine stark verbesserte Stabilität im Bereich von 300°C bis 500°C, während dem K-Typ diese Stabilität in diesem Bereich fehlt. Bei Thermoelement Typ N sorgen hohe Anteile an Chrom und Silizium für eine verbesserte magnetische Stabilität. Außerdem leidet Thermoelement Typ N nicht unter den Langzeitdriftproblemen, die mit der Diffusion in mineralisolierten Thermoelementen verbunden sind. (Dies ist in erster Linie ein Problem der Diffusion von Magnesium und Aluminium vom negativen Thermoelementdraht zum positiven Thermoelement.) Typ N Thermoelement ist fast unmöglich zu diffundieren, da beide Leiter nur Spuren von Magnesium und Aluminium enthalten.

Tatsächlich kann die maximale Temperatur 1280 ° C erreichen, natürlich kann je nach Einsatzbedingungen ein Thermoelement Typ N anstelle eines R-Typ- oder S-Typ-Thermoelements verwendet werden, und die Kosten sind 10- bis 20-mal höher. Die Akzeptanz des N-Typs war langsamer als ursprünglich erwartet, aber die Entwicklung von Nicrobell und ähnlichen Legierungen und ihre Verwendung als Schutzrohre bei hohen Temperaturen wird voraussichtlich die Verwendung von Thermoelement Typ N erweitert. Es besteht kein Zweifel, dass Thermoelement Typ N im Vergleich zu anderen Nichtedelmetalltypen im Allgemeinen ein hochwertigeres Thermoelement ist. Alle unsere Thermoelemente sind nach DIN EN IEC 60 584 genormt und unterliegen strengsten Qualitätskontrollen. K-Thermoelemente werden besonders häufig in Industrie, Labor und Entwicklung eingesetzt. Dies liegt daran, dass Thermokabel vom Typ K einen relativ weiten Temperaturbereich abdecken und nur geringe marginale Abweichungen zulassen. Im Vergleich dazu sind die Anschaffungskosten von NiCr-Ni-Thermoelementen gering.

Thermoelement Typ N – Wir beraten Sie gerne

Die Temperaturmessung ist eine Wissenschaft, die seit Hunderten von Jahren erforscht wird und in vielen Industriebereichen eine wichtige Rolle spielt. Während unter normalen Bedingungen ein einfaches Thermometer aus dem Baumarkt ausreicht, um die Außen- oder Raumtemperatur zu messen, erfordern extreme Temperaturbedingungen in Labor und Entwicklung spezielle Thermoelementtypen, die auch bei Temperaturen über 1000 Grad Celsius zuverlässige Ergebnisse liefern. Mit über 30 Jahren Erfahrung mit Thermoelementen können wir Ihnen nicht nur gängige Modelle wie K-Typ oder S-Typ Thermoelemente anbieten, sondern Sie auch zu individuellen Lösungen beraten. Thermoelemente können Sie bei uns kaufen und unsere Experten für industrielle Temperaturmesstechnik finden für Sie das passende Zubehör wie Steckverbindungen, Klemmverschraubungen oder Transmitter. Darüber hinaus bietet unser Thermoelement Shop die neuesten Anzeigegeräte und Zubehör für den Motorsport. Wir stehen Ihnen bei allen Fragen rund um Thermoelement N und unseren anderen Produkten mit Rat und Tat zur Seite.
