Verwendung:

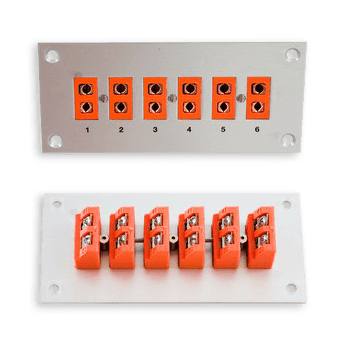

Steckverbindungs-Paneele für Thermoelement- und Widerstandsthermometer-Messkreise zum Einbau in Kontrollräumen, Bedienungsfeldern, Laborbereichen, Schalttafeln, Einschubgehäusen etc. Dieses Paneel ist ausgerüstet mit Standaardeinbaukupplungen PSI-..
Mechanischer Aufbau:
- Aluminium-Frontblech, eloxiert, korrosionsgeschützt.
- Messkreisnummerierung, abreib- und wischfest.
- Befestigungen aus Edelstahl und vernickeltem Messing.
- Montageart und Konstruktion verhindern ein Hinein- oder
Herausdrücken der montierten Einbau-Kupplungen. - abgeschrägte Anschlussebenen ermöglichen unbehindertes
An- und Abklemmen der Leiter in eingebautem Zustand. - Auswechseln einzelner Einbaukupplungen durch Lösen
von nur wenigen Schrauben. - Standard-Paneelen für 1 bis 24 Messkreise.
Leiterdurchmesser:
- Sicheres Klemmen bis 1,6 mm.
Temperaturbelastung:
- max. +220 °C.
Verfügbare Typen:
- Online verfügbar: Typ K, J, E, N, T, U, R/S, B
- auf Anfrage: Typ C
Abemessungen:
| Mess- kreise |
Reihe | Paneele Abmessung (L x H in mm) |
Abmessung Tafelausschnitt (in mm) |
|---|---|---|---|
| 1 | 1 | 38 x 38 | 31 Ø |
| 2 | 1 | 70 x 67 | 40 x 40 |
| 3 | 1 | 89 x 67 | 49 x 40 |
| 4 | 1 | 108 x 67 | 78 x 40 |
| 5 | 1 | 127 x 67 | 97 x 40 |
| 6 | 1 | 146 x 67 | 116 x 40 |
| 8 | 1 | 184 x 67 | 154 x 40 |
| 10 | 1 | 222 x 67 | 192 x 40 |
| 12 | 1 | 260 x 67 | 230 x 40 |
| 18 | 1 | 374 x 67 | 344 x 40 |
| 24 | 2 | 260 x 115 | 230 x 88 |
Material-Code:
Rabatt bei größere Mengen auf Anfrage.
