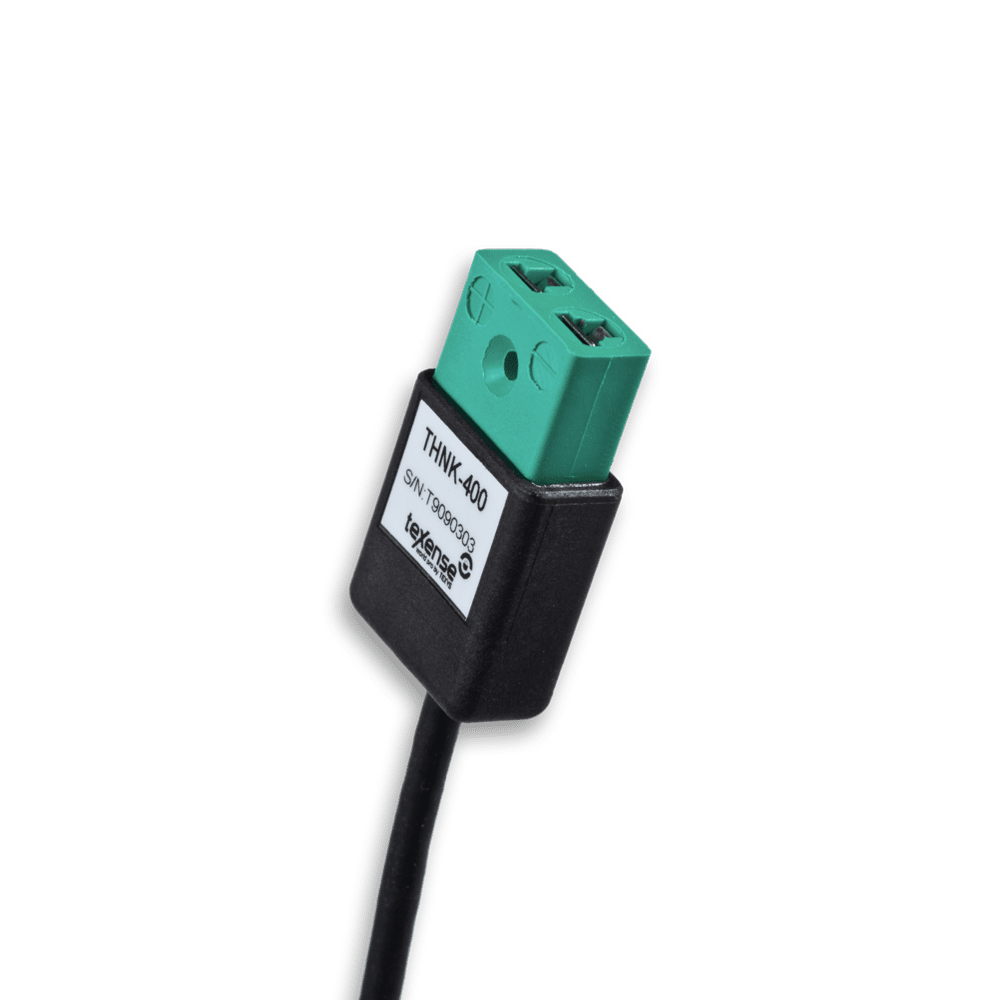

THN – Digitaler & analoger Thermoelement-Anschluss

219,00

THN 200
THN 400
THN 1250

Kompatibel mit jedem K Typ Thermoelement-Sonde, ausgestattet mit einem Miniaturstecker. Die Sondendrähte müssen von der Versorgungsmasse getrennt sein.

Temperaturbereich:

  • THN 200: -50 bis 200 °C
  • THN 400: -100 bis 400 °C
  • THN 1250: 0 bis 1.250 °C

Empfindlichkeit:

  • THN 200: 20 mV/°C
  • THN 400: 10 mV/°C
  • THN 1250: 4 mV/°C



Technische Daten:

  • Typ: K, J, T, …
  • Genauigkeit, digitaler Ausgang: ± 0.5 °C
  • Vergleichsstellenfehler: ± 0.7 °C
  • Genauigkeit, analoger Ausgang: ± 0.25 % FS
  • Verschiebung versus Umgebungstemperatur, analoger Ausgang: ± 0.25 % FS
  • Empfindlichkeit: linear (vgl. Eichtabelle) mV/°C
  • Abtastfrequenz: 5 Hz
  • Betriebsspannung: 5–16 V oder 12–33 V
  • Versorgungsstrom: 3 mA
  • Ausgangsspannung: 0–5 V oder 0–10 V*
  • Ausgangsimpedanz: 47 Ω
  • Digitaler Ausgang*: ASCII @ 5hz, 9.600 Bauds
  • Eichgerät: Fluke 714
  • Maße “P”-Typ: 35 x 20 x 10 mm
  • Material “P”-Typ: Plastik
  • Maße “A”-Typ: 32.5 x 19 x 10 mm
  • Material “A”-Typ: Aluminium
  • Gewicht: 15 g
  • Schutz: IP53
  • Vibrationstest: 20Gpp5’
  • Stoßfestigkeit: 500 G
  • Betriebstemperatur: -40 bis +125 °C
  • Lagertemperatur: -40 bis + 125 °C

*0-10 Volt nur möglich mit einer Versorgungsspannung von 12-33 Volt

Eichtabelle (Beispiel für 0–5 V Ausgang)
Ziel °C -50 bis +200 °C
20 mV/°C
-100 bis +400 °C
10 mV/°C
0 bis 1.250 °C
4 mV/°C
-100 0,00
-50 0,00 0,50
0 1,00 1,00 0,00
50 2,00 1,50 0,20
100 3,00 2,00 0,40
150 4,00 2,50 0,60
200 5,00 3,00 0,80
300 4,00 1,20
400 5,00 1,60
600 2,40
800 3,20
1.000 4,00
1.250 5,00
