Verwendung:

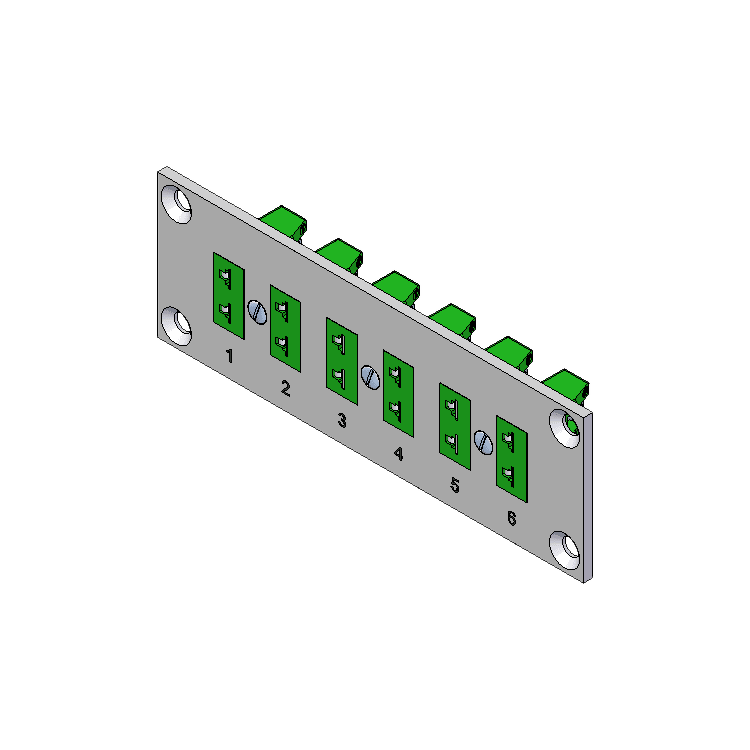

Steckverbindungs-Paneele für Thermoelement- und Widerstandsthermometer-Messkreise zum Einbau in Kontrollräumen, Bedienungsfeldern, Laborbereichen, Schalttafeln, Einschubgehäusen etc.
Mechanischer Aufbau:
- Aluminium-Frontblech, eloxiert, korrosionsgeschützt.
- Messkreisnummerierung, abreib- und wischfest.
- Befestigungen aus Edelstahl und vernickeltem Messing.
- Montageart und Konstruktion verhindern ein Hinein- oder Herausdrücken der montierten Einbau-Kupplungen.
- abgeschrägte Anschlussebenen ermöglichen unbehindertes An- und Abklemmen der Leiter im eingebauten Zustand.
- Auswechseln einzelner Einbaukupplungen durch Lösen von nur wenigen Schrauben.
- ebene Frontfläche lässt sich einfach säubern.
- Standard-Paneelen mit 1,2, 3, 4, 6, 8, 10, 12, 18 und 24 Einbaukupplungen.
Leiterdurchmesser:
- sicheres Klemmen bis 0,6 mm Durchmesser.
Temperaturbelastung:
- max +220° C.
Verfügbare Typen:
- Online verfügbar: Typ K, J, E, N, T, U, R/S, B
- auf Anfrage: Typ C
Abemessungen:
| Mess- kreise |
Reihe | Paneele Abmessung (L x H in mm) |
Abmessung Tafelausschnitt (in mm) |
|---|---|---|---|
| 1 | 1 | 38 x 38 | 23 Ø |
| 2 | 1 | 53 x 38 | 30 x 22 |
| 3 | 1 | 76 x 38 | 53 x 22 |
| 4 | 1 | 83 x 38 | 60 x 22 |
| 5 | 1 | 98 x 38 | 75 x 22 |
| 6 | 1 | 113 x 38 | 90 x 22 |
| 8 | 1 | 143 x 38 | 120 x 22 |
| 10 | 1 | 173 x 38 | 150 x 22 |
| 12 | 1 | 203 x 38 | 180 x 22 |
| 18 | 1 | 293 x 38 | 270 x 22 |
| 18 | 2 | 158 x 76 | 135 x 60 |
| 24 | 2 | 203 x 76 | 180 x 60 |
Material-Code:
Rabatt bei größere Mengen auf Anfrage.
