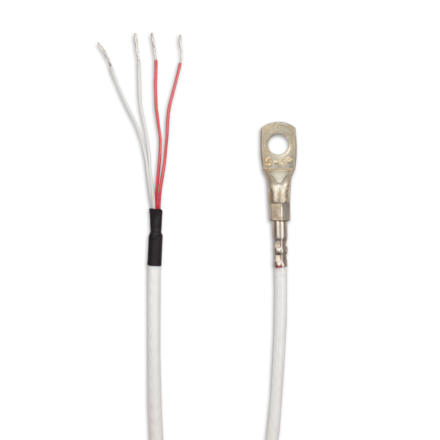

Kabelschuh-Widerstandsthermometer Pt1000

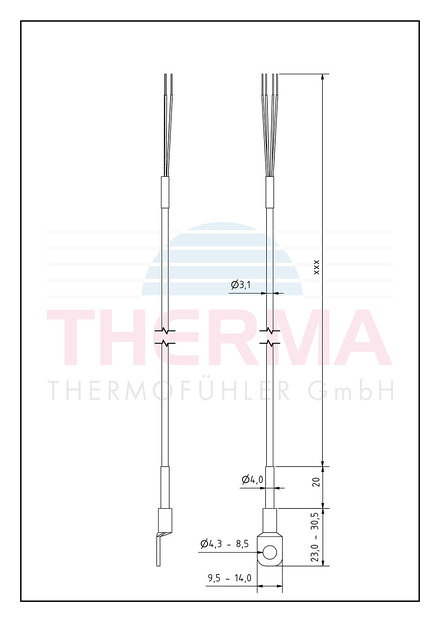

iderstandsthermometer mit einer Messstelle im Kabelschuh eignen sich besonders gut zum Messen von Oberflächen-Temperaturen. Das robuste Gehäuse aus verzinntem Kupfer hat eine hervorragende Wärmeleitfähigkeit und ist daher ideal für die Messung der Oberflächentemperatur an metallischen Bauteilen geeignet. Der Sensor wird mit einer Schraube auf der Oberfläche befestigt. Die Bohrungsgröße des Kabelschuhs ist wählbar zwischen M4 bis M8. Zudem schützt es den Messwiderstand vor mechanischen Einflüssen und kann wiederholt verbaut werden.
Technische Daten
- Messbereich: -50 °C bis +260 °C
- Widerstand: Pt1000
- Toleranz: B / A oder AA nach DIN EN 60751:2009-05
- Schaltungsart: 2-, 3- oder 4-Leitertechnik
- Gehäuse: Kupfer verzinnt
- Leitung: PFA-Teflon mit Cu-Schirm
- Aderisolation: Teflon
- Leiter: Litze, Cuvn, AWG 26F (0,14 mm², 7 x 0,16 mm)
- Adern Farbe: weiß, rot
- Leitungslänge: 500–5.000 mm
- Anschlussart: Auswahl
- Messstrom: empfohlen 0,1mA, maximal 1mA
- R ISO / 500VDC: >200 MOhm
Klasse | Gültigkeitsbereich [°C] | Grenzabweichung [°C] |
| AA | -50 bis +200 | ±(0,1 + 0,0017|t|) |
| A | -70 bis +300 | ±(0,15 + 0,002|t|) |
| B | -70 bis +550 | ±(0,3 + 0,005|t|) |
Rabatt bei größeren Mengen auf Anfrage.
