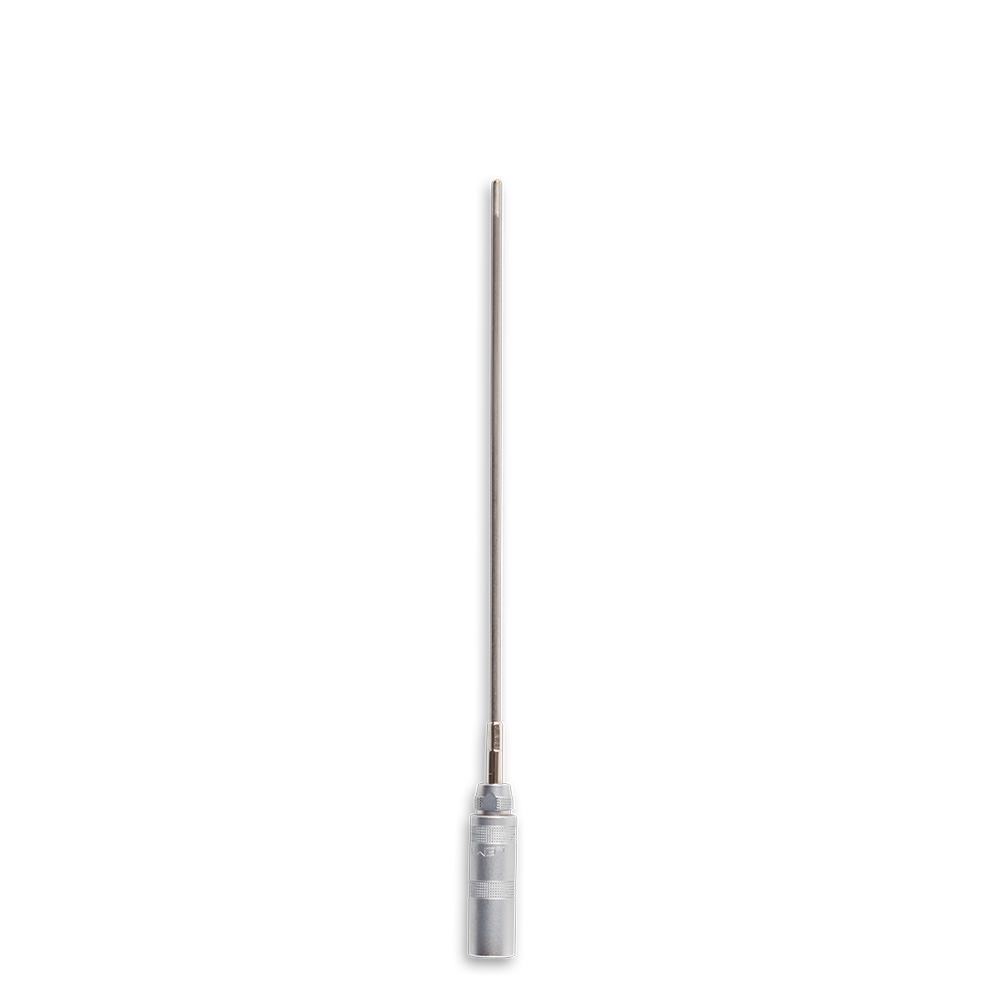

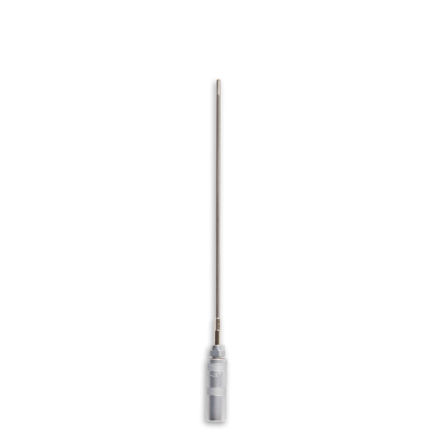

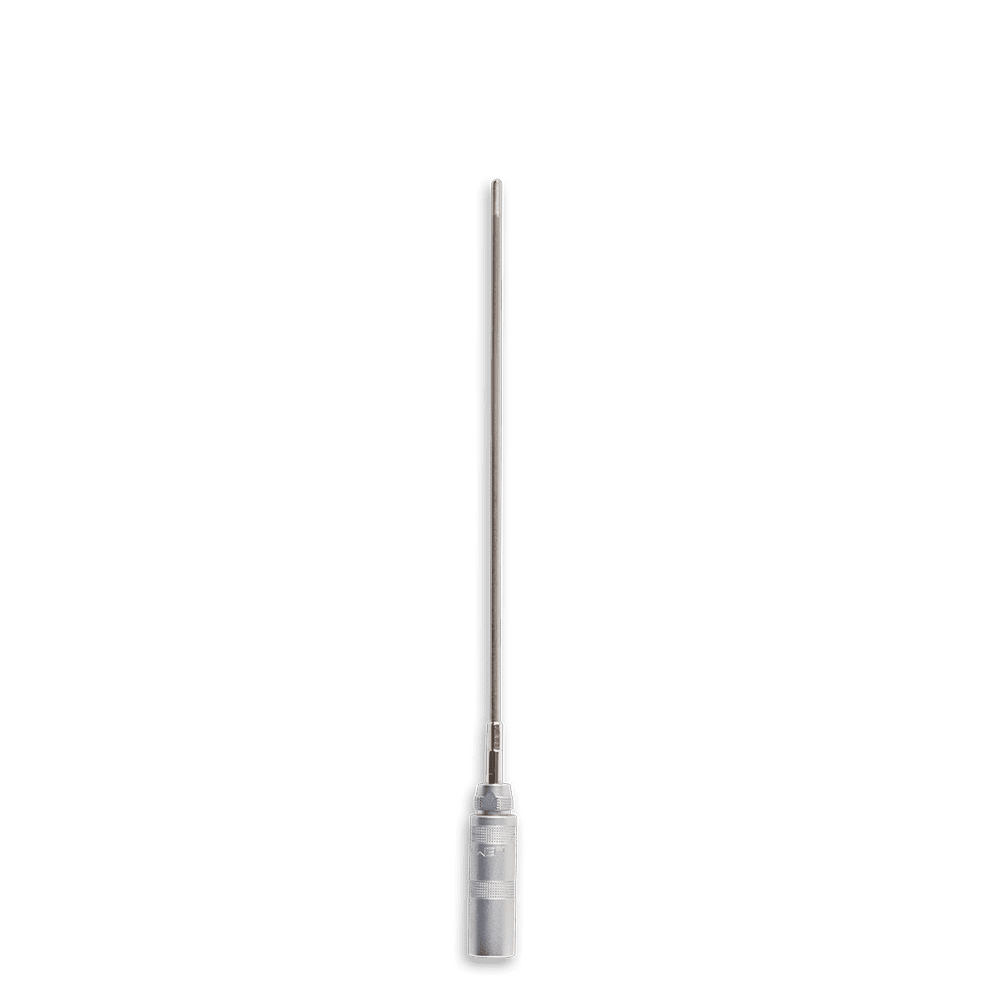

Mantel-Widerstandsthermometer Pt100
Widerstandsthermometer mit biegbarer Mantelkonstruktion. Der Schutzmantel aus Metall bietet die Möglichkeit den Sensor in besonders anspruchsvolle Umgebungen zu integrieren. Die Messspitze kann in besonders beengte oder tiefe Bauräume eingebracht werden. Befestigt werden kann das Thermometer mithilfe einer Klemmverschraubung. Eine Temperaturmessung erfolgt innerhalb der vorderen 10 mm des Mantel-Widerstandsthermometers. Die Mantelkonstruktion darf erst 30 mm hinter der Spitze gebogen werden, um den Widerstand nicht zu beschädigen.
Technische Daten
- Messbereich Ø 3mm: -70 °C bis +550 °C
- Messbereich Ø 2mm: -70 °C bis +500 °C (kurzzeitg +550°C)
- Widerstand: Pt100
- Toleranz: B / A oder AA nach DIN EN 60751:2009-05
- Schaltungsart: 2-, 3- oder 4-Leitertechnik
- Fühler Ø: 2,0 oder 3,0 mm
- Fühlerlänge: 50–1.000 mm
- Mantelmaterial: 1.4541 (AISI321)
- Anschlussart: Auswahl
- Messstrom Ø 3mm: empfohlen 1,0mA, maximal 7mA
- Messstrom Ø 2mm: 0,3mA bis 1mA
- R ISO / 250VDC: >200 MOhm
Klasse |
Gültigkeitsbereich Ø 3 mm[°C] |
Gültigkeitsbereich Ø 2 mm [°C] |
Grenzabweichung [°C] |
| AA | -50 bis +200 | 0 bis +150 | ±(0,1 + 0,0017|t|) |
| A | -70 bis +300 | -50 bis +300 | ±(0,15 + 0,002|t|) |
| B | -70 bis +550 | -70 bis +500 | ±(0,3 + 0,005|t|) |
Rabatt bei größere Mengen auf Anfrage.
