Präzise und durchdacht – Einstech-Thermoelemente von Therma
Beschreibung

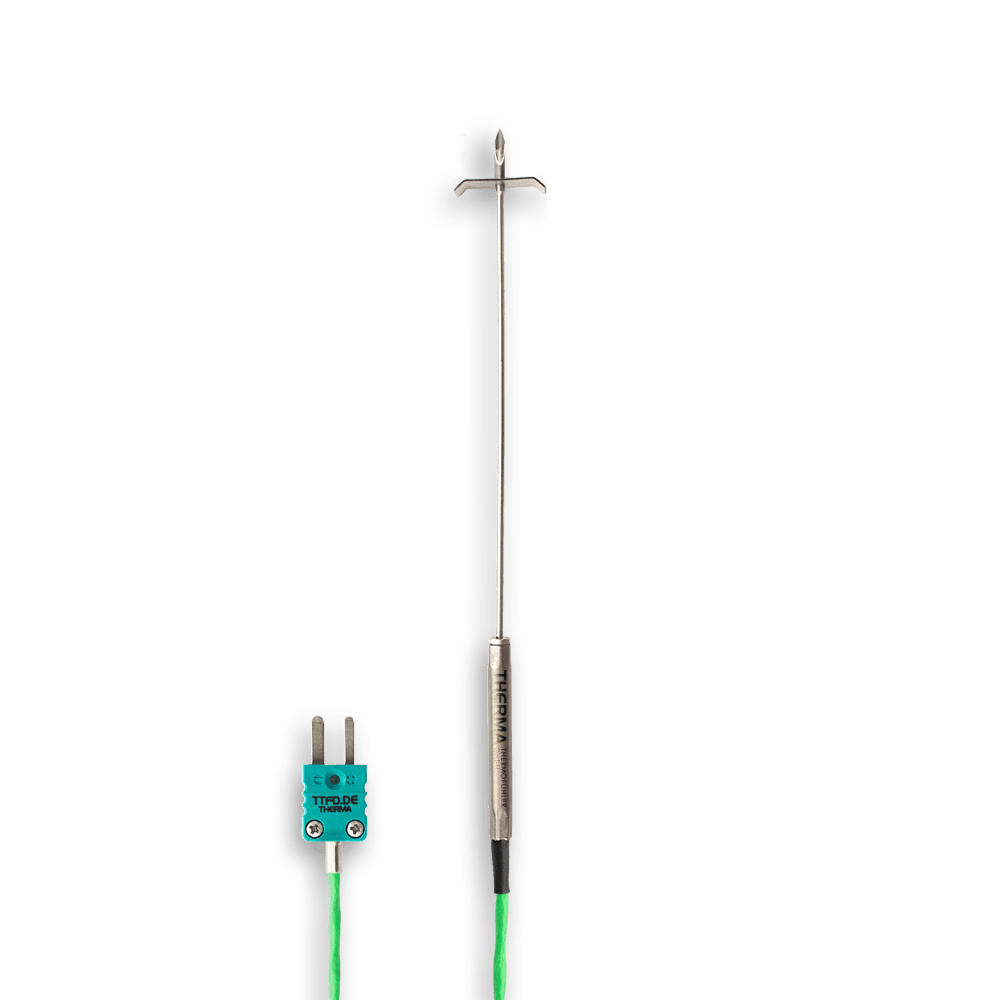

Mit der spitzen Nadel vor der Messspitze lässt sich das Einstech-Thermoelement Problemlos in Schläuche oder ähnliches einstechen. So wird eine Messung des Mediums innerhalb des Schlauchs möglich. Ein Einsatzgebiet ist die Temperaturmessung im Kühlwasserschlauch bei Testfahrzeugen. Der Vorteil ergibt sich hier in der enormen Zeitersparnis bei der Montage, da keine aufwendigen umbauarbeiten anfallen. Das am Thermoelement angebrachte Halteblech aus Edelstahl ermöglicht die genaue einstichtiefe vorab zu definieren, um vergleichbare Messergebnisse zu erhalten. Die Länge des Thermoelements, vom Halteblech bis zur Leitungsanbindung kann frei gewählt werden und ist über die Gesamte Länge frei biegbar. Das Haltblech aus Edelstahl kann mit einem Kabelbinder am Schlauch befestigt werden.
Sollte die Messstelle nicht mehr benötigt werden kann das Thermoelement einfach oberhalb des Edelstahlplättchens abgeschnitten werden, so bleibt der Schlauch dicht verschlossen.
Technische Daten
- Mantel-Thermoelement-Paarung: Typ K
- Grenzabweichung: Kl. 1 nach DIN EN 60584-1:2014-07
- Mantelmaterial: Inconel600
- Messstelle: isoliert verschweißt
- Fühlerdurchmesser: 2,0 mm
- Elementlänge: 100–1.000 mm
- Halteblech: VA, 10 x 20 mm
- Einstechtiefe: 7–30 mm
- Übergangshülse: 5,0 x 40 mm
- Leitung: Teflon mit Cu-Schirm
- Leiter: Litze, 2x 0,22 mm²
- Leitungslänge: 500–5.000 mm
- Anschluss: Auswahl
- High Temp.Kabelbinder (+195°C) auf Wunsch inklusive
