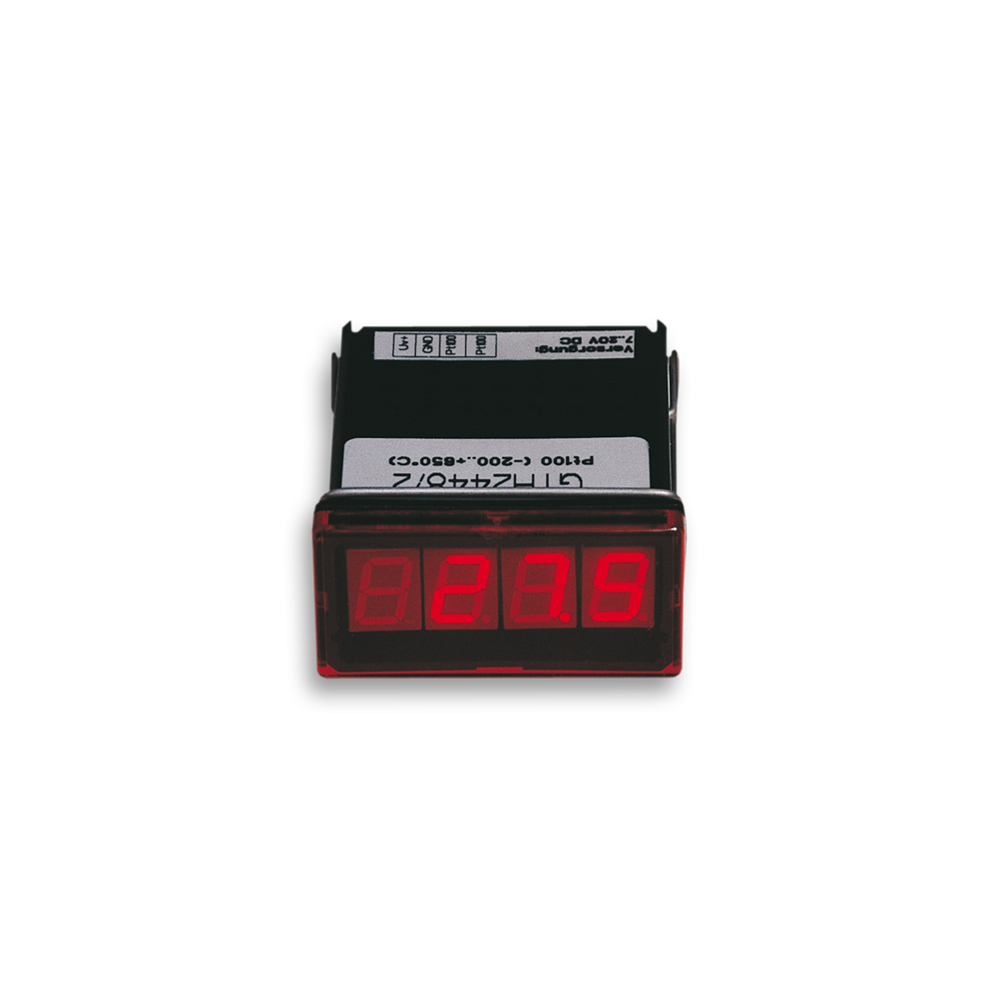

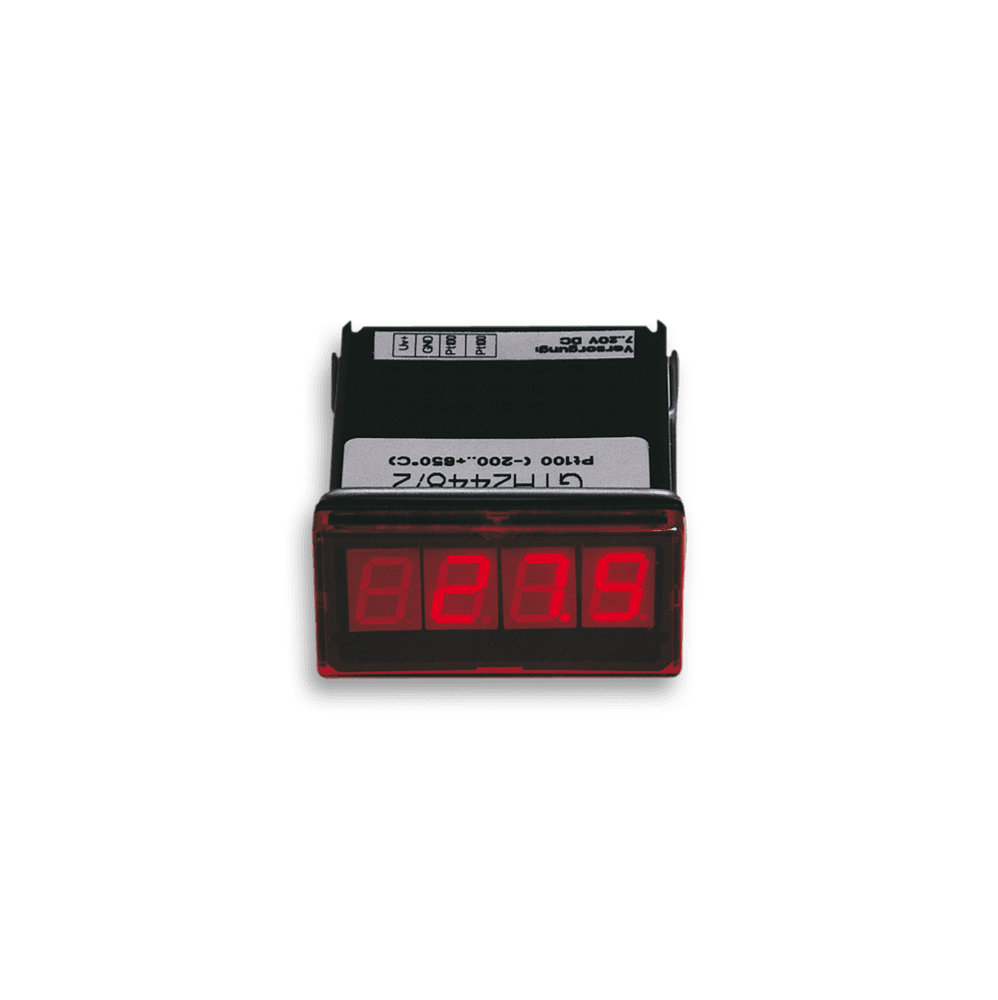

Digitalthermometer für NiCr-Ni, Pt100 oder Pt1000

GTH 2448/1 – NiCr-Ni
GTH 2448/2 – Pt100, 1 °C
GTH 2448/3 – Pt100, 0.1 °C
GTH 2448/5 – Pt1000, 0.1 °C

Technische Daten:

Messbereiche, Auflösung:

• GTH 2448/1: -50 bis +1.150 °C (NiCr-Ni)
• GTH 2448/2: -200 bis + 650 °C (Pt100, 2-Leiter)
• GTH 2448/3: -60,0 bis +199,9 °C (Pt100, 2-Leiter)
• GTH 2448/5: -60,0 bis +199,9 °C (Pt1000, 2-Leiter)

Genauigkeit: (bei Nenntemperatur = 25 °C)

• NiCr-Ni: ±1 % ±1 Digit (von -20 bis +550 °C bzw. 920 bis 1.150 °C)
• NiCr-Ni: ±1,5 % ±1 Digit (von 550 bis 920 °C)
• Pt100, Pt1000: ±0,5 °C ±1 Digit bzw. ±1 °C ±1 Digit

Offsetabgleich: (nur bei Pt100 und Pt1000)

• Die Nullpunktverschiebung des Sensors (z.B. durch lange Kabel) kann mit Hilfe eines auf der Geräterückseite befindlichen Spindeltrimmers abgeglichen werden.

weitere technische Details:

• Anzeige: 3½-stellige, rote, 10 mm hohe LED-Anzeige.
• Abtastrate: ca. 3 Messungen / sec.
• Arbeitstemperatur: 0 bis 50 °C (zulässige Umgebungstemperatur)
• Relative Feuchte: 5 bis 95 % r.F. (nicht betauend)
• Lagertemperatur: -20 bis 70 °C
• Spannungsversorgung: 8–20 V DC oder 18–29 V DC (Standard) (einstellbar über Lötbrücke)
• Stromverbrauch: max. 20 mA
• Gehäuse: glasfaserverstärktes Noryl, Frontscheibe PC.
• Abmessungen: 24 x 48 mm (H x B) (Frontrahmenmaß)
• Einbautiefe: ca. 65 mm (inkl. Schraub-/Steckklemmen)
• Panelbefestigung: mit VA-Federklammer.
• mögliche Paneldicken: von 1 bis ca. 10 mm
• Schalttafelausschnitt: 21,7+0.5 x 45+0.5 mm (H x B).
• Anschlussklemmen: 4-polige Schraub-/Steckklemme
• für Leiterquerschnitte von 0.14 bis 1.5 mm²
• Schutzklasse: frontseitig IP54 (mit optionellen O-Ringen IP65).
